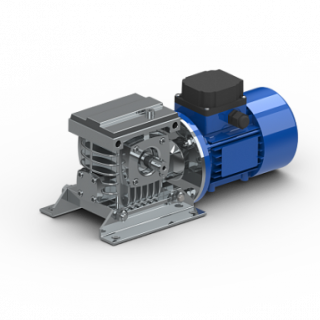

Червячный мотор-редуктор 2МЧ-40 (МРЧ-40)
Мотор-редуктор 2МЧ-40 (МРЧ-40) комплектуется электродвигателем Able или АИР мощностью до 0,55 кВт. Опционально возможна установка двигателя Siemens. В качестве редуктора используется одноступенчатый червячный привод 2Ч-40 с передаточными числами 8-80.
Агрегат отличается высокой износостойкостью и рассчитан на большие нагрузки. Ресурс наработки редуктора 2МЧ-40 составляет не менее 10 000 часов. Корпус привода выполнен из чугуна.
Мотор-редуктор МРЧ-40 поставляется в трех монтажных исполнениях: навесное, насадное, на лапах. Также доступно 4 климатических исполнения: У, УХЛ, Т и О.
Пример условного обозначения в заказе
Мотор-редуктор 2МЧ-40-56-51-1110-У3, 380, ТУ У3.26-00224828-343-98
2МЧ - тип привода
40 - межосевое расстояние, мм
56 - номинальная частота вращения выходного вала, об/мин
51 - вариант сборки по ГОСТ 20373-80
1110 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94
У3 - климатическое исполнение и категория по ГОСТ 15150-69
380 - напряжение сети, В
по России
за 1 день
от производителя
Описание
Описание товара временно отсутствует
Характеристики
Габаритные и присоединительные размеры
Варианты исполнения выходного вала
Исполнение корпуса по способу монтажа
Технические характеристики
| Номинальная частота вращения выходного вала об/мин | Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н | Номинальный крутящий момент на выходном валу Н х м , при ПВ , % | КПД, % в непрерывном режиме с ПВ 100%, не менее | Типоразмер двигателя серии АИР | Мощность двигателя, кВТ | Корректированный уровень звуковой мощности, дБА, не более | Масса мотор- редуктора кг, не более | ||
|---|---|---|---|---|---|---|---|---|---|
| 40 | 100 | ||||||||
| 224 | 1500 | 20 | 68 | 63В2 | 0,55 | 80 | 12,4 | ||
| 180 | 24 | 67 | 63В2 | 0,55 | |||||
| 140 | 22 | 58 | 63В4 | 0,37 | |||||
| 112 | 28 | 26 | 57 | 63В4 | 0,37 | ||||
| 90 | 32 | 30 | 55 | 63В4 | 0,37 | ||||
| 71 | 35 | 30 | 52 | 63В4 | 0,37 | ||||
| 56 | 30 | 28 | 50 | 63А4 | 0,25 | ||||
| 45 | 40 | 36 | 48 | 63А4 | 0,25 | ||||
| 35,5 | 36 | 31 | 43 | 63А4 | 0,25 | ||||
| 31 | 41 | 56В4 | 0,18 | 10,5 | |||||
| 28 | 32 | 38 | 56В4 | 0,18 | |||||
| 22,4 | 28 | 26 | 37 | 56А4 | 0,12 | ||||
Характеристики
Червячный мотор-редуктор 2МЧ-80 (МРЧ-80) с одной передаточной ступенью отличается высокой надежностью и ремонтопригодностью. Агрегат работает на передаточных отношениях 12,5 — 80. Червячная пара может располагаться над, под и сбоку от червячного колеса.
Мотор-редуктор МРЧ-80 выпускается в четырех вариантах сборки в зависимости от расположения выходного вала. Сам вал может быть цилиндрическим, полым шлицевым или полым со шпоночным пазом.
Привод МРЧ-80 поставляется с электродвигателем АИР, Able или Siemens. Мощность агрегата достигает 5,5 кВт. Параметры электросети — 220/380В, 50-60 Гц.
Пример условного обозначения в заказе
Мотор-редуктор 2МЧ-80-45-52-1111-У3, 380, ТУ У3.26-00224828-343-98
2МЧ - тип привода
80 - межосевое расстояние, мм
45 - номинальная частота вращения выходного вала, об/мин
52 - вариант сборки по ГОСТ 20373-80
1111 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94
У3 - климатическое исполнение и категория по ГОСТ 15150-69
380 - напряжение сети, В
Червячный одноступенчатый мотор-редуктор 2МЧ-63 (МРЧ-63) предназначен для преобразования крутящего момента и его передачи к исполнительному механизму. Привод рассчитан на работу с постоянной или переменной нагрузкой.
Агрегат МРЧ-63 производится в трех вариантах монтажного исполнения: на лапах, навесное, насадное. Каждый вариант может иметь различное пространственное расположение червячной пары и валов.
Мотор-редуктор 2МЧ-63 может комплектоваться цилиндрическим, полым шлицевым или полым шпоночным валом. Мощность привода — от 0,37 до 2,2 кВт. В зависимости от установленного двигателя масса мотор-редуктора составляет от 21 до 26 кг. Материал корпуса — чугун.
Пример условного обозначения в заказе
Мотор-редуктор 2МЧ-63-112-53-1211-У3, 380, ТУ У3.26-00224828-343-98
2МЧ - тип привода
63 - межосевое расстояние, мм
112 - номинальная частота вращения выходного вала, об/мин
53 - вариант сборки по ГОСТ 20373-80
1211 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94
У3 - климатическое исполнение и категория по ГОСТ 15150-69
380 - напряжение сети, В
Таблица размеров
