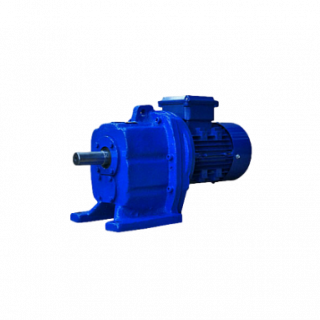

Цилиндрический мотор-редуктор 1МЦ2С-63
Мотор-редуктор 1МЦ2С-63 построен на базе двухступенчатой зубчатой передачи с эвольвентным зацеплением. В качестве силовой установки используется трехфазный асинхронный электродвигатель АИР или Able мощностью до 2,2 кВт.
Привод 1МЦ2С-63 выполнен в литом чугунном корпусе. В продаже имеются мотор-редукторы в семи монтажных исполнениях с различным расположением посадочных отверстий. Варианты климатического исполнения: У и Т2.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Мотор-редуктор 1МЦ2С-63-28-150УЗ, 380В, где:
- 1МЦ2С - тип мотор-редуктора
- 63 - межосевое расстояние, мм
- 28 - частота вращения выходного вала, об/мин
- G150 - монтажное исполнение
- У3 - климатическое исполнение (У) и категория размещения (3)
- 380В - номинальное напряжение электросети
по России
за 1 день
от производителя
Описание
Описание товара временно отсутствует
Характеристики
Габаритные и присоединительные размеры
Исполнение "на лапах"
Присоединительные размеры вала
Варианты монтажного исполнения
Технические характеристики
| Номинальная частота вращения вых. вала, об/мин | Номинальный крутящий момент на выходном валу, Нм | Масса, кг | h редукторной части | Двигатель | |
|---|---|---|---|---|---|
| Тип | Мощность, кВт | ||||
| 28 | 112 | 27 | 62 | АИР71А6 | 0,37 |
| 160 | 66 | АИР71В6 | 0,55 | ||
| 35,5 | 140 | ||||
| 170 | 29 | АИР80А6 | 0,75 | ||
| 45 | 106 | 27 | АИР71В4 | 0,55 | |
| 140 | 29 | 67 | АИР80В4 | 0,75 | |
| 56 | 132 | 27 | 72 | АИР71В4 | 0,75 |
| 170 | 30 | АИР80А4 | 1,1 | ||
| 71 | 100 | 27 | АИР71В4 | 0,75 | |
| 140 | 30 | АИР80А4 | 1,1 | ||
| 90 | 118 | ||||
| 150 | 32 | 74 | АИР80В4 | 1,5 | |
| 112 | 118 | ||||
| 170 | 38 | 77 | АИР90L4 | 2,2 | |
| 140 | 95 | 32 | 74 | АИР80В4 | 1,5 |
| 140 | 33 | 77 | АИР90L4 | 2,2 | |
| 180 | 80 | 32 | 74 | АИР80В4 | 1,5 |
| 112 | 38 | АИР90L4 | 2,2 | ||
Характеристики
Мотор-редуктор 1МЦ2С-100 комплектуется трехфазным двигателем с короткозамкнутым ротором. В агрегате используются зубчатые передачи с зацеплением Новикова. Это обеспечивает приводу ряд преимуществ: сранительно низкий уровень шума при работе, повышенную нагрузочную способность и высокие передаточные числа. В состав мотор-редуктора входят две цилиндрические ступени.
Агрегат 1МЦ2С-100 имеет соосное расположение валов. Литой чугунный корпус защищен от коррозии специальным покрытием. Мотор-редуктор выпускается в двух вариантах монтажного исполнения: фланцевое и на лапах.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Мотор-редуктор 1МЦ2С-100Н-56-120УЗ, 380В, где:
- 1МЦ2С - тип мотор-редуктора
- 100 - межосевое расстояние, мм
- Н - с зацеплением Новикова
- 56 - частота вращения выходного вала, 1/мин
- G120 - монтажное исполнение
- У3 - климатическое исполнение (У) и категория размещения (3)
- 380В - номинальное напряжение электросети
Мотор-редуктор 1МЦ2С-80 — соосный цилиндрический привод с двигателем мощностью 0,75-4 кВт. Агрегат предназначен для работы в сети переменного тока 220/380 В. Нагрузка — постоянная или переменная, однонаправленная/реверсивная. Скорость вращения тихоходного вала — до 180 об/мин, крутящий момент — до 355 Нм.
Типоразмер комплектуется цилиндрическим или коническим выходным валом. Чугунный корпус имеет защитное покрытие, предотвращающее коррозию. Мотор-редуктор 1МЦ2С-80 производится в нескольких климатических исполнениях: У, Т, УХЛ и О.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Мотор-редуктор 1МЦ2С-80-112-110УЗ, 380В, где:
- 1МЦ2С - тип мотор-редуктора
- 80 - межосевое расстояние, мм
- 112 - частота вращения выходного вала, об/мин
- G110 - монтажное исполнение
- У3 - климатическое исполнение (У) и категория размещения (3)
- 380В - номинальное напряжение электросети
Мотор-редуктор 1МЦ2С-125 комплектуется трехфазным двигателем с короткозамкнутым ротором. В агрегате используются зубчатые передачи с зацеплением Новикова. Это обеспечивает приводу ряд преимуществ: сранительно низкий уровень шума при работе, повышенную нагрузочную способность и высокие передаточные числа. В состав мотор-редуктора входят две цилиндрические ступени.
Агрегат 1МЦ2С-100 имеет соосное расположение валов. Литой чугунный корпус защищен от коррозии специальным покрытием. Мотор-редуктор выпускается в двух вариантах монтажного исполнения: фланцевое и на лапах.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Мотор-редуктор 1МЦ2С-125Н-56-120УЗ, 380В, где:
- 1МЦ2С - тип мотор-редуктора
- 125 - межосевое расстояние, мм
- Н - с зацеплением Новикова
- 56 - частота вращения выходного вала, 1/мин
- G120 - монтажное исполнение
- У3 - климатическое исполнение (У) и категория размещения (3)
- 380В - номинальное напряжение электросети
Таблица размеров
