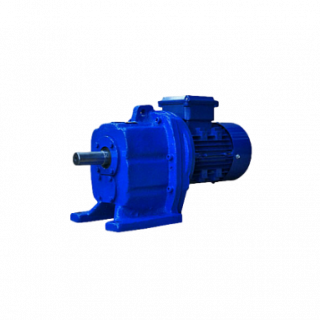

Соосный цилиндрический мотор-редуктор 4МЦ2С-100
Мотор-редуктор 4МЦ2С-100 предназначен для работы с постоянной однонаправленной нагрузкой. Привод состоит из цилиндрического редуктора и электродвигателя (Able или Siemens) мощностью от 1,5 до 7,5 кВт. Агрегат обеспечивает передаточные числа в диапазоне 8-31,5.
Данный типоразмер — один из самых распространенных в серии 4МЦ2С.
Пример условного обозначения в заказе
Мотор-редуктор 4МЦ2С-100-71-5,5-G320-ЦУЗ-2-380 ТУ2.056.0221595.13-91
- 4МЦ2С - тип мотор-редуктора
- 100 - межосевое расстояние, мм
- 71 - частота вращения выходного вала, об/мин
- 5,5 - мощность электродвигателя, кВт
- G320 - монтажное исполнение
- ЦУ3 - цилиндрический выходной вал (Ц), климатическое исполнение (У), категория размещения (3)
- 2 - категория точности
- 380 - номинальное напряжение электросети, В
по России
за 1 день
от производителя
Описание
Описание товара временно отсутствует
Характеристики
Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, H*м | Радиальная консольная нагрузка на конце тихоходного вала, Н | Масса без смазки, не более, кг | Типоразмер двигателя | Мощность двигателя | КПД мотор-редуктора, %, не менее |
|---|---|---|---|---|---|---|
| 28 | 445 | 5300 | 79 | АИР100L8Р3 | 1,5 | 71 |
| 655 | 6400 | 81 | АИР100L6Р3 | 2,2 | 77 | |
| 31,5 | 440 | 5200 | 79 | АИР100L8Р3 | 1,5 | 71 |
| 35,5 | 555 | 6000 | 81 | АИР100L6Р3 | 2,2 | 77 |
| 710 | 6700 | 100 | АИРМ112МА6Р3 | 3,0 | ||
| 45 | 440 | 5300 | 81 | АИР100L6Р3 | 2,2 | 77 |
| 595 | 6100 | 74 | АИР100S4Р3 | 3,0 | 78 | |
| 56 | 505 | 5700 | 74 | АИР100S4Р3 | 3,0 | 78 |
| 675 | 6500 | 81 | АИР100L4Р3 | 4,0 | 82 | |
| 71 | 535 | 5800 | 81 | АИР100L4Р3 | 4,0 | 82 |
| 710 | 6700 | 99 | АИРМ112М4Р3 | 5,5 | 83 | |
| 90 | 405 | 5100 | 81 | АИР100L4Р3 | 4,0 | 82 |
| 545 | 5900 | 99 | АИРМ112М4Р3 | 5,5 | 83 | |
| 112 | 450 | 5400 | 99 | АИРМ112М4Р3 | 5,5 | 83 |
| 620 | 6300 | 100 | АИРМ112М2Р3 | 7,5 | 85 | |
| 125 | 375 | 4800 | 99 | АИРМ112М4Р3 | 5,5 | 83 |
| 537 | 5800 | 100 | АИРМ112М2Р3 | 7,5 | 85 | |
| 140 | 490 | 5600 | ||||
| 160 | 445 | 5200 | ||||
| 224 | 314 | 4400 | ||||
| 280 | 244 | 3900 |
Габаритные и присоединительные размеры
Исполнение на лапах
| Тип электродвигателя | L | H |
|---|---|---|
| 100L8; 100L6; 100L4 | 675 | 380 |
| 112МА6; 112М4; 112М2 | 695 | 400 |
| 100S4 | 645 | 380 |
Фланцевое исполнение
| Тип электродвигателя | L | H |
|---|---|---|
| 100L8; 100L6; 100L4 | 675 | 380 |
| 112МА6; 112М4; 112М2 | 695 | 400 |
| 100S4 | 645 | 380 |
Варианты исполнения выходного вала мотор-редуктора
Конический выходной вал
Цилиндрический выходной вал
Монтажное исполнение
Характеристики
Двухступенчатый цилиндрический мотор-редуктор 4МЦ2С-125 обеспечивает передаточные числа в диапазоне от 7,41 до 31,92. Привод рассчитан на продолжительную работу (режим S1) с постоянной нагрузкой 24 ч/сут. Мощность электродвигателя: 3 - 18,5 кВт. Максимальный крутящий момент — 1410 Н*м.
Мотор-редуктор 4МЦ2С-125 поставляется в двух монтажных исполнениях — с фланцем и на лапах. Исполнения выходного вала: конический, цилиндрический. Входной и выходной валы расположены соосно.
Пример условного обозначения в заказе
4МЦ2С-125-56-7,5-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91
4МЦ2С - тип мотор-редуктора
125 - межосевое расстояние, мм
56 - частота вращения выходного вала, об/мин
7,5 - мощность электродвигателя, кВт
G310 - монтажное исполнение
ЦУ3 - исполнение выходного вала (Ц), климатическое исполнение (У), категория размещения (3)
2 - категория точности
380 - номинальное напряжение электросети, В
Соосный мотор-редуктор 4МЦ2С-63 с двумя цилиндрическими ступенями отличается высокими эксплуатационными характеристиками, малошумностью, значительной нагрузочной способностью. Передаточные числа типоразмера — 7,1-31,5. Мощность привода 4МЦ2С-63 может варьироваться в диапазоне от 0,55 до 3 кВт.
Мотор редукторы выпускаются в двух вариантах крепления — с фланцем и на лапах. Агрегат может быть смонтирован в произвольном положении (горизонтальном, вертикальном, наклонном).
Пример условного обозначения в заказе
Мотор-редуктор 4МЦ2С-63-56-0,75-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91
- 4МЦ2С - тип мотор-редуктора
- 63 - межосевое расстояние, мм
- 56 - частота вращения выходного вала, об/мин
- 0,75 - мощность электродвигателя, кВт
- G310 - монтажное исполнение
- ЦУ3 - цилиндрический выходной вал (Ц), климатическое исполнение (У), категория размещения (3)
- 2 - категория точности
- 380 - номинальное напряжение электросети, В
Мотор-редуктор 4МЦ2С-80 включает в себя две цилиндрические ступени и электродвигатель мощностью до 5,5 кВт. Мы комплектуем приводы недорогими, но надежными двигателями Able. По требованию заказчика агрегат может быть укомплектован моторами Siemens.
Пример условного обозначения в заказе
Мотор-редуктор 4МЦ2С-80-112-3-G140-ЦУЗ-2-380 ТУ2.056.0221595.13-91
- 4МЦ2С - тип мотор-редуктора
- 80 - межосевое расстояние, мм
- 112 - частота вращения выходного вала, об/мин
- 3 - мощность электродвигателя, кВт
- G140 - монтажное исполнение
- ЦУ3 - цилиндрический выходной вал (Ц), климатическое исполнение (У), категория размещения (3)
- 2 - категория точности
- 380 - номинальное напряжение электросети, В
Таблица размеров
