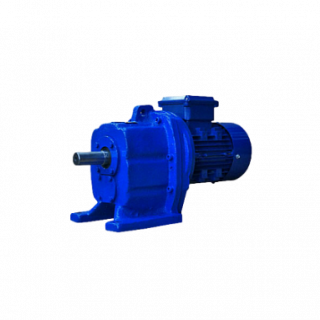

Соосный цилиндрический мотор-редуктор 4МЦ2С-80
Мотор-редуктор 4МЦ2С-80 включает в себя две цилиндрические ступени и электродвигатель мощностью до 5,5 кВт. Мы комплектуем приводы недорогими, но надежными двигателями Able. По требованию заказчика агрегат может быть укомплектован моторами Siemens.
Пример условного обозначения в заказе
Мотор-редуктор 4МЦ2С-80-112-3-G140-ЦУЗ-2-380 ТУ2.056.0221595.13-91
- 4МЦ2С - тип мотор-редуктора
- 80 - межосевое расстояние, мм
- 112 - частота вращения выходного вала, об/мин
- 3 - мощность электродвигателя, кВт
- G140 - монтажное исполнение
- ЦУ3 - цилиндрический выходной вал (Ц), климатическое исполнение (У), категория размещения (3)
- 2 - категория точности
- 380 - номинальное напряжение электросети, В
по России
за 1 день
от производителя
Описание
Описание товара временно отсутствует
Характеристики
Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, H*м | Радиальная консольная нагрузка на конце тихоходного вала, Н | Масса без смазки, не более, кг | Типоразмер двигателя | Мощность двигателя | КПД мотор-редуктора, %, не менее |
|---|---|---|---|---|---|---|
| 28 | 250 | 4000 | 36 | АИР90LА8Р3 | 0,75 | 72 |
| 368 | 4800 | 40 | АИР90LВ8Р3 | 1,1 | 74 | |
| 35,5 | 292 | 4300 | ||||
| 368 | 4800 | 37 | АИР90L6Р3 | 1,5 | 73 | |
| 45 | 230 | 3800 | 40 | АИР90LВ8Р3 | 1,1 | 74 |
| 304 | 4400 | 37 | АИР90L6Р3 | 1,5 | 73 | |
| 56 | 242 | 3900 | 37 | АИР90L6Р3 | 1,5 | 73 |
| 366 | 4800 | 36 | АИР90L4Р3 | 2,2 | 78 | |
| 46 | АИР100L6Р3 | |||||
| 71 | 190 | 3400 | 37 | АИР90L6Р3 | 1,5 | 73 |
| 303 | 4300 | 36 | АИР90L4Р3 | 2,2 | 78 | |
| 46 | АИР100L6Р3 | |||||
| 393 | 5000 | 41 | АИР100S4Р3 | 3,0 | 79 | |
| 90 | 228 | 3800 | 36 | АИР90L4Р3 | 2,2 | 78 |
| 46 | АИР100L6Р3 | |||||
| 310 | 4200 | 41 | АИР100S4Р3 | 3,0 | 79 | |
| 112 | 185 | 3400 | 36 | АИР90L4Р3 | 2,2 | 78 |
| 250 | 4000 | 41 | АИР100S4Р3 | 3,0 | 79 | |
| 332 | 4600 | 47 | АИР100L4Р3 | 4,0 | 82 | |
| 125 | 230 | 3800 | 41 | АИР100S4Р3 | 3,0 | 82 |
| 307 | 4400 | 47 | АИР100L4Р3 | 4,0 | 82 | |
| 140 | 256 | 4000 | 47 | АИР100L4Р3 | 4,0 | 82 |
| 302 | 4800 | 51 | АИР100L2Р3 | 5,5 | 85 | |
| 180 | 200 | 3500 | 47 | АИР100L4Р3 | 4,0 | 82 |
| 43 | АИР100S2Р3 | 84 | ||||
| 280 | 4200 | 51 | АИР100L2Р3 | 5,5 | 85 | |
| 224 | 165 | 3300 | 43 | АИР100S2Р3 | 4,0 | 84 |
| 227 | 3800 | 51 | АИР100L2Р3 | 5,5 | 85 | |
| 280 | 127 | 2800 | 47 | АИР100S2Р3 | 4,0 | 84 |
| 175 | 3300 | 51 | АИР100L2Р3 | 5,5 | 85 |
Габаритные и присоединительные размеры
Исполнение на лапах
| Тип электродвигателя | L | H |
|---|---|---|
| 90LA8; 90LB8;90L6; 90L4 | 590 | 305 |
| 100L6; 100L4; 100L2 | 635 | 317 |
| 100S4; 100S2 | 602 |

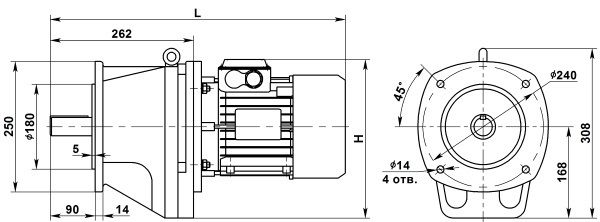

Фланцевое исполнение
| Тип электродвигателя | L | H |
|---|---|---|
| 90LA8; 90LB8; 90L6; 90L4 | 590 | 305 |
| 100L6; 100L4; 100L2 | 635 | 317 |
| 100S4; 100S2 | 602 | 317 |
Варианты исполнения выходного вала мотор-редуктора
Конический выходной вал

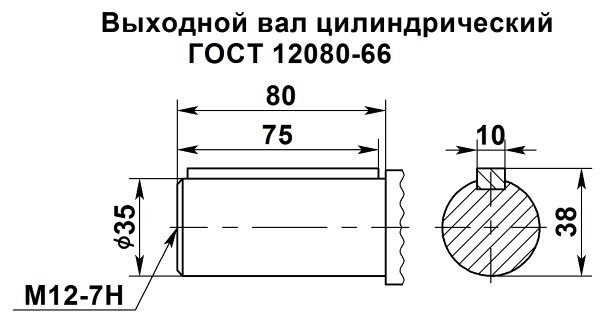

Цилиндрический выходной вал
Монтажное исполнение
Характеристики
Двухступенчатый цилиндрический мотор-редуктор 4МЦ2С-125 обеспечивает передаточные числа в диапазоне от 7,41 до 31,92. Привод рассчитан на продолжительную работу (режим S1) с постоянной нагрузкой 24 ч/сут. Мощность электродвигателя: 3 - 18,5 кВт. Максимальный крутящий момент — 1410 Н*м.
Мотор-редуктор 4МЦ2С-125 поставляется в двух монтажных исполнениях — с фланцем и на лапах. Исполнения выходного вала: конический, цилиндрический. Входной и выходной валы расположены соосно.
Пример условного обозначения в заказе
4МЦ2С-125-56-7,5-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91
4МЦ2С - тип мотор-редуктора
125 - межосевое расстояние, мм
56 - частота вращения выходного вала, об/мин
7,5 - мощность электродвигателя, кВт
G310 - монтажное исполнение
ЦУ3 - исполнение выходного вала (Ц), климатическое исполнение (У), категория размещения (3)
2 - категория точности
380 - номинальное напряжение электросети, В
Соосный мотор-редуктор 4МЦ2С-63 с двумя цилиндрическими ступенями отличается высокими эксплуатационными характеристиками, малошумностью, значительной нагрузочной способностью. Передаточные числа типоразмера — 7,1-31,5. Мощность привода 4МЦ2С-63 может варьироваться в диапазоне от 0,55 до 3 кВт.
Мотор редукторы выпускаются в двух вариантах крепления — с фланцем и на лапах. Агрегат может быть смонтирован в произвольном положении (горизонтальном, вертикальном, наклонном).
Пример условного обозначения в заказе
Мотор-редуктор 4МЦ2С-63-56-0,75-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91
- 4МЦ2С - тип мотор-редуктора
- 63 - межосевое расстояние, мм
- 56 - частота вращения выходного вала, об/мин
- 0,75 - мощность электродвигателя, кВт
- G310 - монтажное исполнение
- ЦУ3 - цилиндрический выходной вал (Ц), климатическое исполнение (У), категория размещения (3)
- 2 - категория точности
- 380 - номинальное напряжение электросети, В
Мотор-редуктор 4МЦ2С-100 предназначен для работы с постоянной однонаправленной нагрузкой. Привод состоит из цилиндрического редуктора и электродвигателя (Able или Siemens) мощностью от 1,5 до 7,5 кВт. Агрегат обеспечивает передаточные числа в диапазоне 8-31,5.
Данный типоразмер — один из самых распространенных в серии 4МЦ2С.
Пример условного обозначения в заказе
Мотор-редуктор 4МЦ2С-100-71-5,5-G320-ЦУЗ-2-380 ТУ2.056.0221595.13-91
- 4МЦ2С - тип мотор-редуктора
- 100 - межосевое расстояние, мм
- 71 - частота вращения выходного вала, об/мин
- 5,5 - мощность электродвигателя, кВт
- G320 - монтажное исполнение
- ЦУ3 - цилиндрический выходной вал (Ц), климатическое исполнение (У), категория размещения (3)
- 2 - категория точности
- 380 - номинальное напряжение электросети, В
Таблица размеров
